HDCVI - Recomendaciones

10/04/2015
Buenas prácticas para una correcta instalación

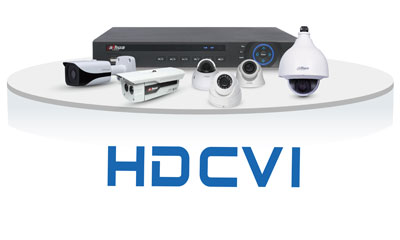

CONCEPTOS BÁSICOS DEL HD-CVI


VENTAJAS PRINCIPALES

  1.     Calidad de vídeo HD (720P ó 1080P) sobre cable coaxial o UTP.
  2.     Un solo cable para la transmisión de vídeo + datos + audio.
  3.     Precio y prestaciones mejores que la tecnología HD-SDI



DISTANCIAS

CABLE 1MP (720P) 2MP (1080P)
Coaxial 75-3 Máx. 500m Máx. 300m
Coaxial 75-5 Máx. 650m Máx. 400m
UTP (25Ω/100m) Máx. 200m Máx. 150m


RECOMENDACIONES

Control PTZ:

  • Recomendamos cablear por RS-485 para un seguimiento de máxima precisión en cámaras PTZ (Pelco-D disponible en los domos HD-CVI) y utilizar un Joystick 3-ejes (como en la gama analógica convencional con el bus estándar RS-485 independiente del vídeo).
  • Para instalaciones en las que sólo tengamos un cable de transmisión, recomendamos coaxial (DEM-1063) frente al UTP (especialmente para 2MP o larga distancia).


Cable UTP:

  • Al utilizar baluns de par trenzado no se aconseja pasar más de 1 cámara por UTP. Sabemos que a corta distancia y en 720P se han conectado 2 canales por el mismo cable, pero al no cumplir el estándar del fabricante no nos hacemos responsables del resultado.



IMPORTANTE

  • Bajo ningún concepto se acepta el uso de baluns activos o pasar la alimentación por los pares libres del UTP, pues distorsionan la señal y crean interferencias.
  • Recomendamos nuestros cables UTP DEM-1044, DEM-1045, DEM-1046 y DEM-1047.


Aconsejamos seguir estas recomendaciones para conseguir una instalación plenamente satisfactoria.


Muchas gracias,

SAT ByDemes 2015
